설치자재

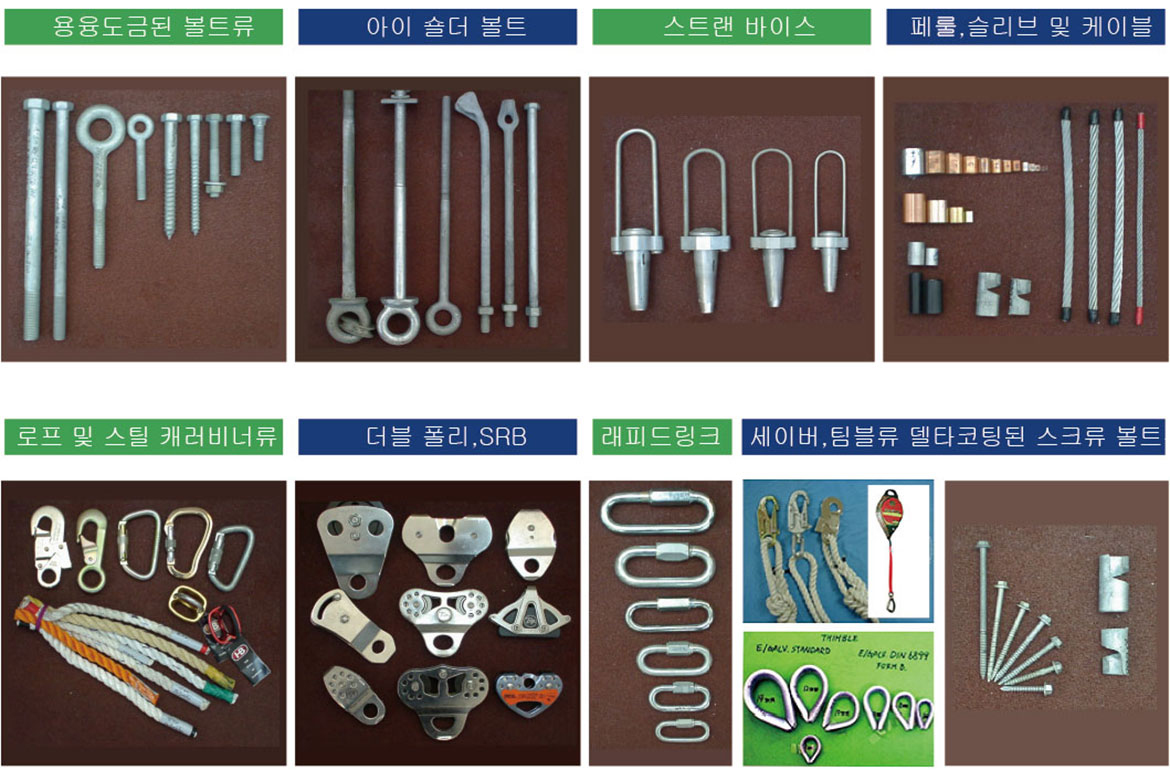

주요 설치자재

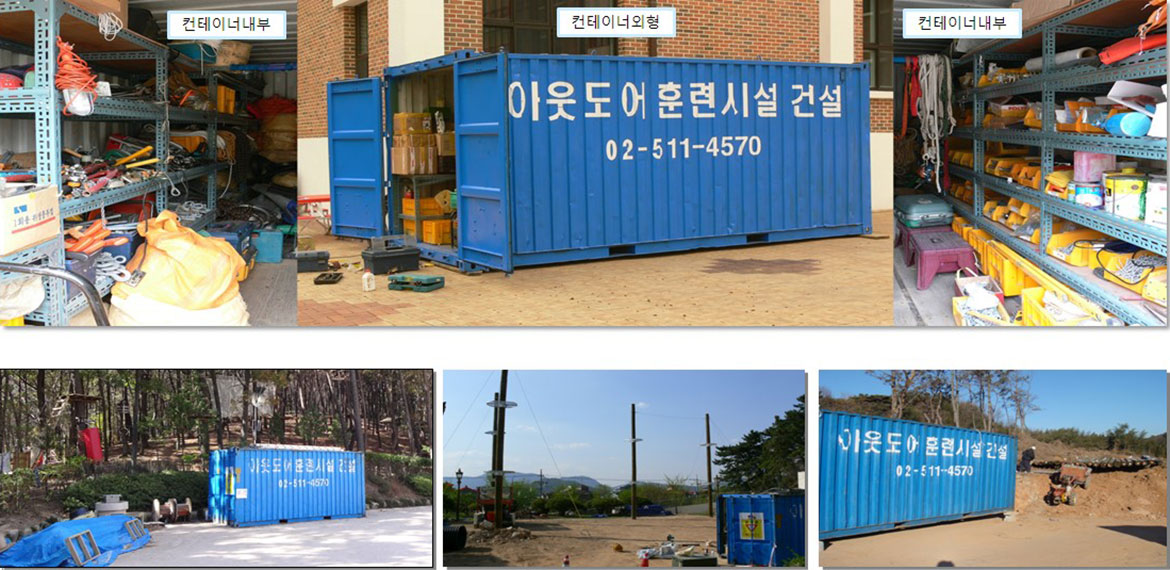

주요자재 및 설치 컨테이너

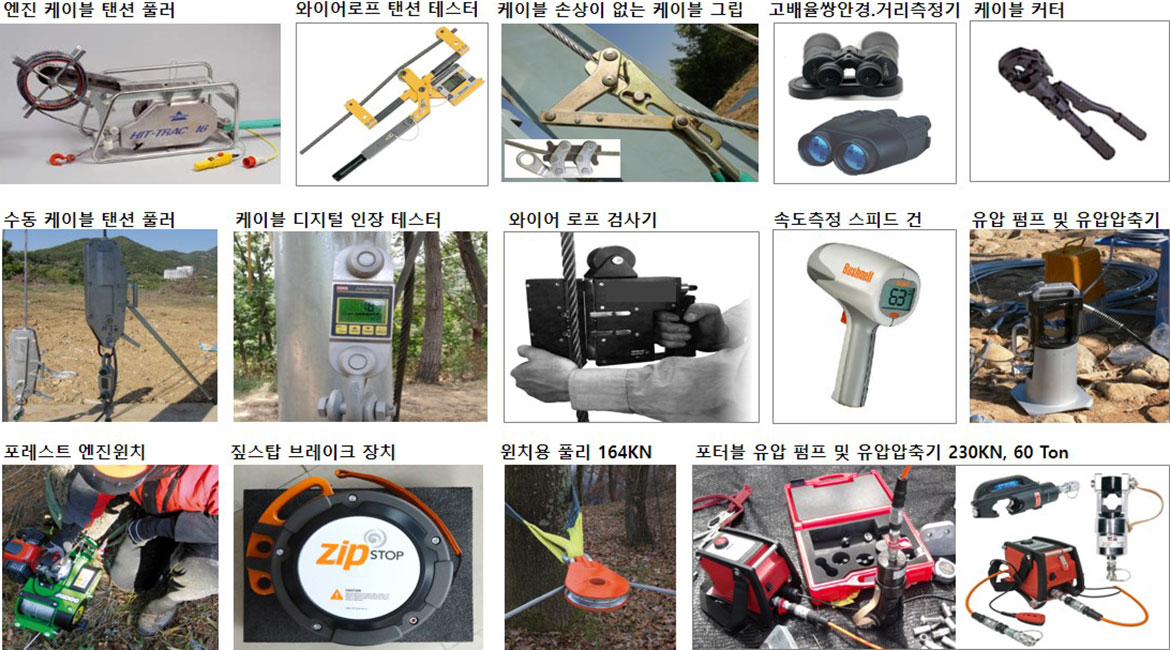

공구 및 장비 안내

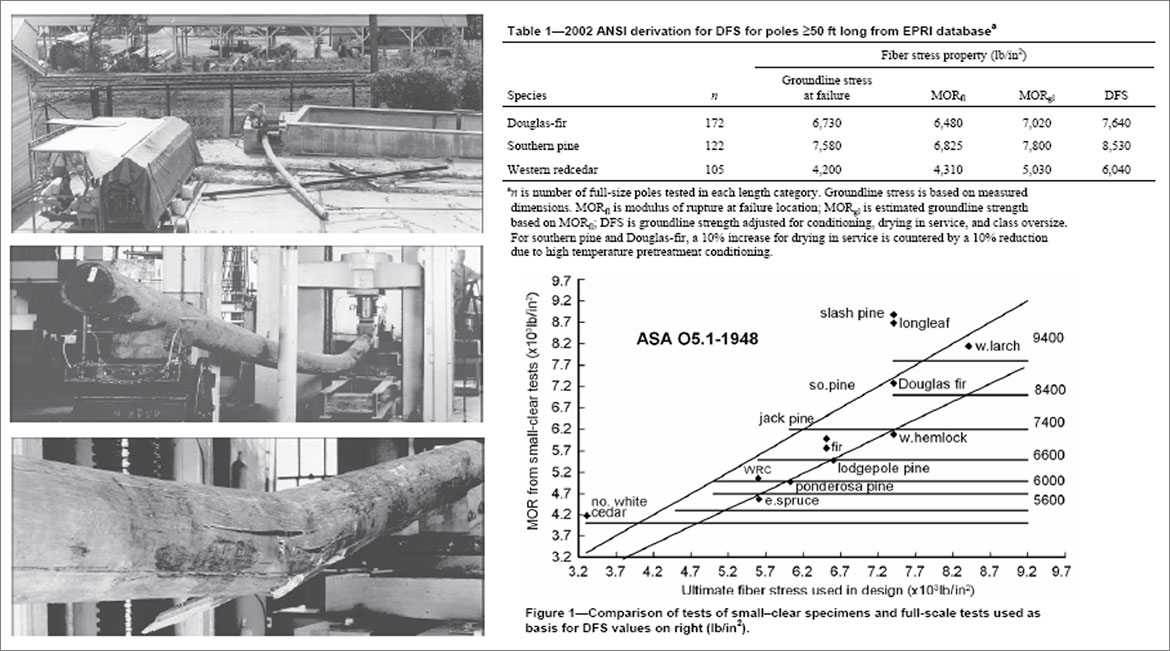

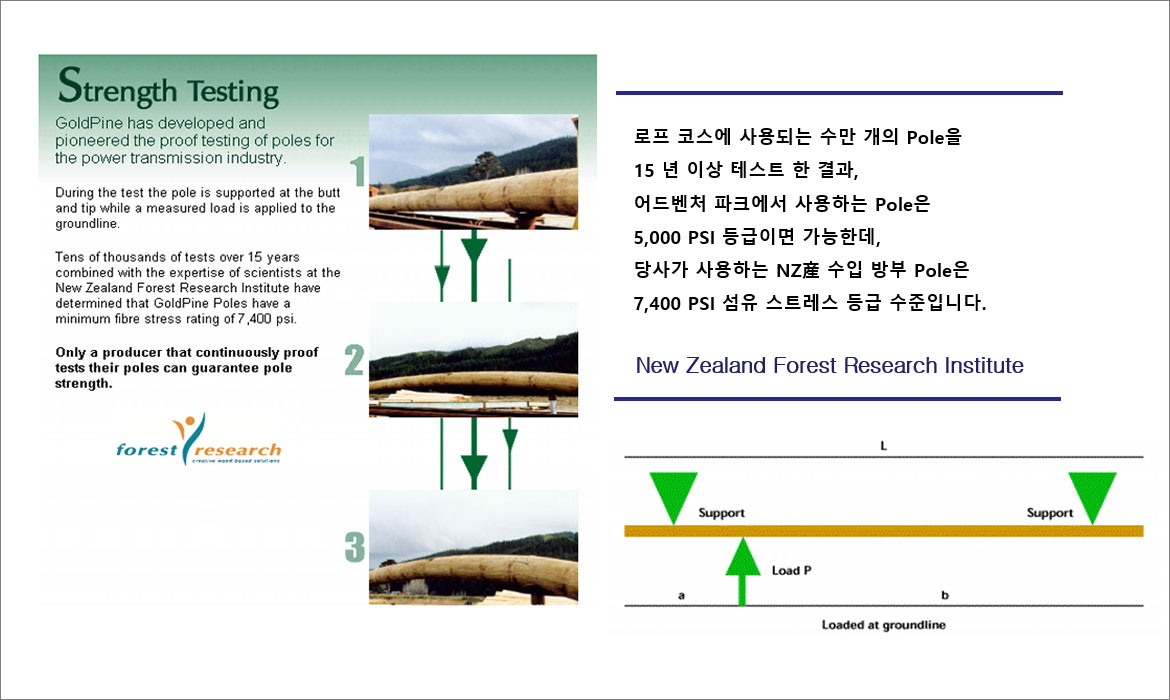

Pole Stength Test 1





Pole Stength Test 2

species n 사업비
Groundline
stress
at falture
MOR n MOR gt DFS
Douglas-fir 172 6,730 6,480 7,020 7,640
Southern pine 122 7,580 6,825 7,800 8,530
Western redcedar 105 4,200 4,310 5,030 6,040

is number of rull-size poles tested in each length category. Groundine stress is based on measured dimensions. MOR ;DFS is groundline strength adjusted for conditioning, drying in service, and class oversize.
For southern pine and doulgas-fir, a 10% increase for drying in service is countered by a 10% reduction due to high temperature pretreatment conditioning.





영역별 설치기준

어드벤처 코스 건설의 기준인 미국 ACCT와 유럽 ERCA기준에 맞는 설치기준과 UIAA(국제산악연맹), CE(유럽인증), ANSI(미국표준인증) 기준을 충족하는 하드웨어를 사용하여 건설함



목재류
  • ACQ 타입 방부폴 및 팀버 사용
  • 건조후 방부 재건조처리된 Pole
  • 방부액 흡수율이 뛰어난 Pole(휨도 충족)
  • 상구 250~300, 말구 300~450
  • 목재 사용환경 범주에 의한 H5 등급의 Pole, H3 등급의 지상용 방부목재 사용
철물류
  • 아이볼트: 단조처리 20M 숄더아이볼트
  • 각종 철물류는 용융도금하여 부식방지함전산볼트, 너트류, 서빙 슬리브 혹은 스텔리스 스틸 자재 사용함
  • 알미늄 및 알로이 합금 자재 사용함
  • 링크 비너류: UIAA, CE, ANSI 기준 충족 자재 사용함
  • 와이어 로프: 용융도금
    - 7X19 (10MM) 4.32KGS/100M
    - A-1, 6XS19+IWRC 1770N/MM2
  • 와이어 로프 마감처리 : 국제 ACCT기준
  • 구름다리 발판 Stopper: 알미늄 스포퍼
  • 스크류 볼트: 델타 고팅 처리기준
  • Foot Cable: 스탠랜바이스 사용으로 안전 확복
공법
  • ACCT, ERCA 기준
  • KS기준 상회 기준임
  • 구름다리 발판 T50mm, 혹은 방부 원형 목에 10mm 홀 사용
  • 크로스 암, 브레이스(Cross Arm, Brass): 국제기준 처리
  • 중안전 백업시스템: ACCT기준에 의한 처리
  • 가이 앵카 처리: ACCT 국제기준
  • 빌레이 안전확보대: 로프확보(릭서트릭스 시스템)사용
로프 기타류
  • 로프 : 14, 16, 18mm 폴리에스테르 로프 사용
  • 와이어 로프: 단조와이어 클립, 쿠퍼 페룰, 점착 튜브, 서빙 슬리브 국제기준자재를 사용하여 수동 압착 처리함(국제기준)
  • 로프 마감처리: 점착 수축 튜브 사용 Rope Splice 끝 처리.
  • 칼라 홀드: 캐나다, 미국, 독일, 프랑스産
토목, 벌목 기타
  • 자연친화를 기본으로 함
  • 필요 부분 벌목 협의
  • 평탄 작업 및 개토
  • 지면 바크 및 경계목, 이동구간 쇄석공사



방부목 등급

국내기준 해외기준
사용환경범주 사용환경 조건 Exposure Service Conditions Biological Hazard
  • 건재해충 피해환경
  • 실내사용 목재
Protected from the weather, above ground Protected from weather, dry, exposed to ground atmosphere where well ventilated. Anobiid or lyctie(ie, insects other than termites)
  • 결로예상 환경
  • 저온환경
  • 습한곳에 사용목제
Protected from the weather, above ground Protected from weather, dry, exposed to ground atmosphere where well ventilated but not in contact with ground. Borers and termites
  • 자주 습한 환경
  • 흰개미피해 환경
  • 야외사용목재
Expose to the weather, above ground Periodie wetting, not in contact with the ground Decay fungi, insects including termites
  • 토양 또는 담수와 접하는 환경
  • 흰개미피해 환경
  • 흙, 물과 접하는 목재
Expose to the weather, in ground or in fresh water Servere or continous wetting, continous groung contact Decay fungi, insects including termites
  • 바닷물과 접히는 환경
  • 해양에 사용하는 목재
Expose to the weather, in ground or in fresh water Servere or continous wetting, continous groung contact where uses are critical and a high level of protection is expected. Decay fungi, insects including termites
  Marine, water or estua-rine ground Immersion in seawater or esturine ground. Decay fungi and marine wood borers



방부Pole 판단 및 선택 방법

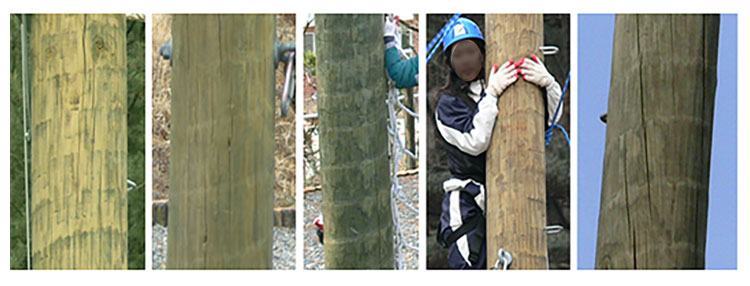

▲ 박피 및 라운딩되어 H5등급으로 방부처리된 방부통나무(Treated Pole) 곧음

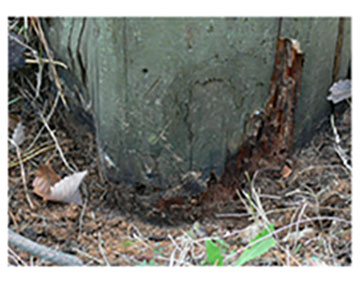

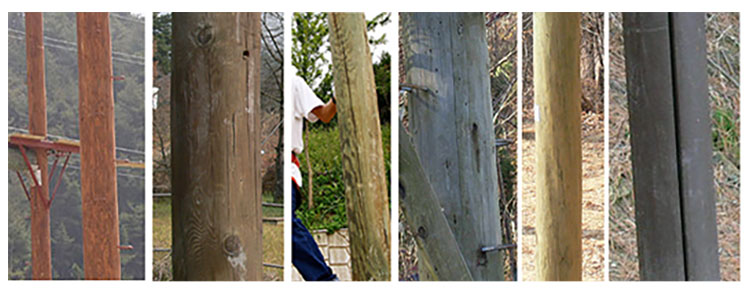

▲ 방부처리가 제대로 안된 통나무는 위처럼 지면과 닿는 부분부터 어들어감
▲ 방부처리 안된 통나무. 표면에 착색 페인팅이 되어 있으면 가짜 방부폴임

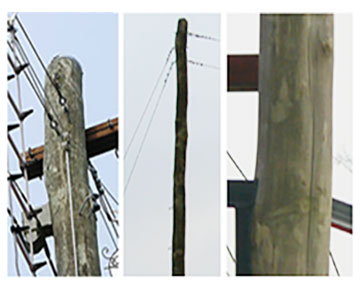

▲ 구부러짐이 많은 통나무는 어드벤처시설의 안전충격하중에 문제가 발생될 소지 많음

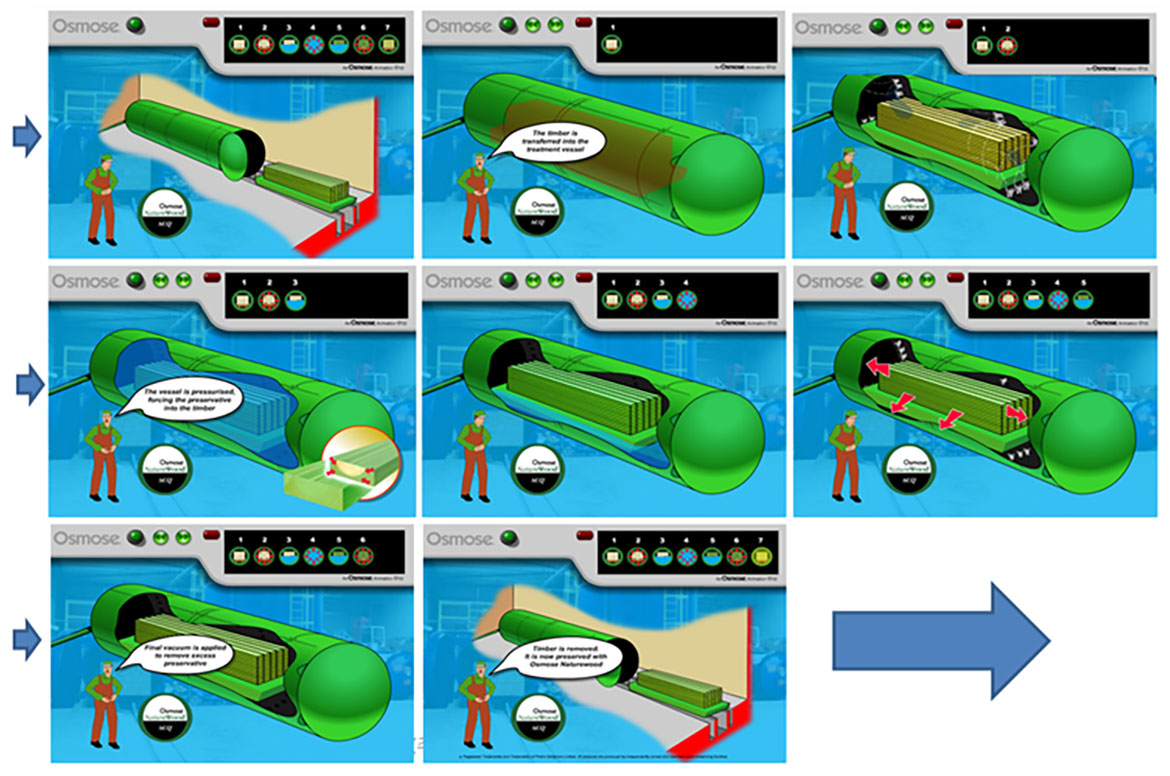

방부목 생산 프로세스

본 이미지는 NZ osmose사의 생산 프로세스를 인용함
